石料清洗烘干，去除粉塵、泥土與水分；選用高黏附性改性瀝青，添加抗剝落劑；施工時控制合理溫度，***瀝青充分裹覆石料；適當(dāng)增加瀝青用量，優(yōu)化級配，壓實到位，即可***提升粘接強(qiáng)度。

還是要舍得成本

環(huán)氧瀝青就可以

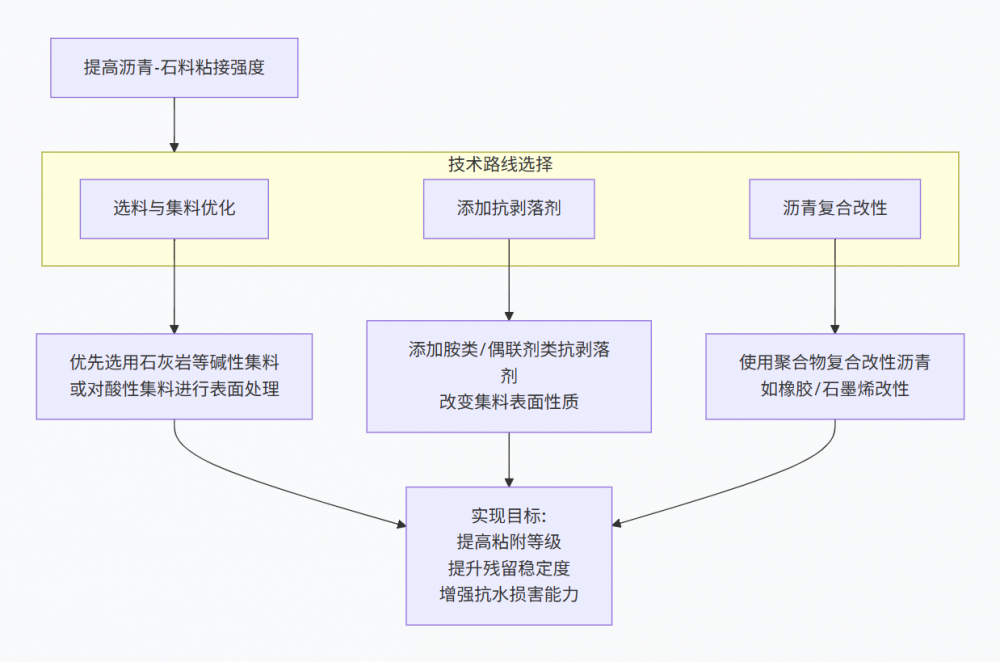

提高瀝青與石頭（集料）的粘接強(qiáng)度，核心是優(yōu)選堿性 / 粗糙集料、用高黏 / 改性瀝青、加抗剝落劑 / 消石灰、嚴(yán)控施工與級配，從材料、界面、工藝三方面強(qiáng)化物理咬合與化學(xué)結(jié)合陜西省交通運輸廳。 一、優(yōu)選與預(yù)處理石料（最基礎(chǔ)） 1. 石料選型（優(yōu)先選） 堿性石料：石灰?guī)r、白云巖（含 CaO、MgO），與瀝青化學(xué)親和力強(qiáng)，粘附等級可達(dá) 4–5 級。 避免酸性石料：花崗巖、石英巖（SiO?為主），粘附差，必須改性。 物理特性：選表面粗糙、多棱角、潔凈干燥的石料，增大接觸面積與機(jī)械鎖合力。 2. 石料預(yù)處理（酸性石料必做） 消石灰 / 水泥裹覆：用2% 消石灰（礦料質(zhì)量比）或水泥替代部分礦粉，在石料表面形成堿性多孔層，提升粘附與抗水損。 硅烷偶聯(lián)劑處理：1.5% 濃度溶液浸泡 / 噴灑石料，干燥后與瀝青形成化學(xué)鍵，提升濕強(qiáng)度。 ECIP 生物礦化：脲酶 + 尿素 + 鈣鹽處理，表面生成 CaCO?，增糙 + 增堿性。 清洗干燥：***清除泥土、粉塵、水分，避免界面隔離層。 二、優(yōu)化瀝青與添加劑（核心強(qiáng)化） 1. 瀝青選擇 用高黏度、高針入度指數(shù)的優(yōu)質(zhì)瀝青，極性組分（瀝青酸、瀝青質(zhì)）含量高，粘附更好陜西省交通運輸廳。 改性瀝青：SBS、SBR、EVA 改性，形成穩(wěn)定網(wǎng)絡(luò)，提升界面能與抗剝離。 2. 添加劑（最常用、見效快） 胺類抗剝落劑：摻量0.3%–0.6%（瀝青質(zhì)量），陽離子型，在瀝青與酸性石料間架橋，濕強(qiáng)度提升***。 消石灰 / 水泥：替代礦粉，摻量1%–2%，增堿性、填空隙、提密實度。 表面活性劑 / 金屬皂：親油基連瀝青、親水基連石料，適配酸性集料。 三、混合料設(shè)計與施工（關(guān)鍵保障） 1. 級配與用量 采用骨架密實型級配，粗集料形成嵌鎖，減少空隙，降低水侵入。 控制瀝青膜厚度 8–12μm，用量充足但不富余（避免泛油、界面弱連接）。 礦粉優(yōu)選堿性、高比表面積（石灰石粉），增強(qiáng)瀝青膠漿粘結(jié)力。 2. 施工控制 溫度：熱拌瀝青 **150–170℃** 拌合、**130–150℃** 攤鋪，確保瀝青充分裹覆、流動性好。 拌合均勻：干拌 10–15s，濕拌 30–45s，***每顆石料均勻裹覆瀝青膜。 壓實：充分壓實，空隙率3%–5%，減少水滲透與動水壓力破壞。 防水：做好路面排水，避免長期積水浸泡導(dǎo)致剝離陜西省交通運輸廳。 四、環(huán)境與長期防護(hù) 避免長期水浸、凍融循環(huán)、高溫 + 動水壓力耦合作用，這是剝離主因。 輕度老化可提升粘附，但長期老化會劣化界面，需及時養(yǎng)護(hù)。 五、快速選型建議 堿性石料 + 優(yōu)質(zhì)瀝青：基礎(chǔ)方案，成本低、效果穩(wěn)。 酸性石料：胺類抗剝落劑（0.4%）+ 消石灰（1.5%），雙管齊下。 多雨 / 重交通：改性瀝青 + 抗剝落劑 + 密實級配，提升水穩(wěn)與耐久。

不知道

提高瀝青和石頭的粘接強(qiáng)度，關(guān)鍵在于選擇堿性或粗糙石料、確保石料干燥潔凈、精 確控制油石比并摻加消石灰粉或抗剝落劑以增強(qiáng)界面結(jié)合力。

一、優(yōu)選與預(yù)處理石料（基礎(chǔ)）

1. 石料選型（從源頭提升）

• 優(yōu)先堿性 / 中性石料：石灰?guī)r、玄武巖、輝綠巖等（含 CaO、MgO），與瀝青化學(xué)親和力強(qiáng)，粘附等級可達(dá) 4–5 級。

• 慎用酸性石料：花崗巖、石英巖（SiO?高），粘附差，必須配合抗剝落劑 / 表面改性。

2. 石料表面預(yù)處理（關(guān)鍵）

• ***清潔：水洗 + 烘干，去除粉塵、泥土、油污；粉塵會形成隔離層，大幅降低粘接。

• 增加粗糙度：選用破碎面多、針片狀少的碎石；粗糙面提供更大接觸面積與機(jī)械嵌合力。

• 堿性活化（酸性石料必做）：

• 消石灰 / 生石灰裹覆：集料質(zhì)量 1%–1.5%，形成堿性覆蓋層，中和酸性、提升化學(xué)吸附。

• 水泥改性：摻 3% 左右水泥，與瀝青酸性組分反應(yīng)生成強(qiáng)吸附化合物。

• 硅烷偶聯(lián)劑處理：氨基硅烷溶液浸泡集料，烘干固化，在界面形成化學(xué)鍵，粘附功可提升 10% 以上。

二、瀝青改性與優(yōu)化（提升內(nèi)聚與浸潤）

1. 選用高粘 / 改性瀝青

• SBS 改性瀝青：形成穩(wěn)定網(wǎng)絡(luò)，提升瀝青內(nèi)聚力與對集料的包裹力，抗水損害更強(qiáng)。

• 高粘度改性瀝青（HVMA）：***降低水沖刷剝落率，適合多雨 / 透水路面。

• 橡膠粉 / 天然瀝青改性：提升瀝青韌性與界面粘附，改善老化后性能。

2. 控制瀝青性能指標(biāo)

• 針入度適中（60–100），軟化點≥46℃，***高溫穩(wěn)定性與低溫延展性。

• 控制瀝青膜厚度在8–12μm，過薄易破、過厚易滑移。

三、添加抗剝落劑（界面化學(xué)增強(qiáng)）

1. 無機(jī)類（長效穩(wěn)定）

• 消石灰 / 生石灰：***，摻量 1%–1.5% 集料質(zhì)量，優(yōu)先干拌裹覆后再加瀝青。

• 水泥：替代部分礦粉，摻 3%–5%，提升密實度與界面強(qiáng)度。

2. 有機(jī) / 高分子類（高效快速）

• 胺類 / 酰胺類：摻量瀝青質(zhì)量 0.2%–0.4%，快速提升酸性石料粘附等級至 5 級。

• 非胺類（如 AMR?3）：熱穩(wěn)定性更好，0.4%+3% 水泥復(fù)摻效果***。

• 硅烷 / 鈦酸酯偶聯(lián)劑：界面化學(xué)鍵合，適合高要求工程。

四、施工工藝優(yōu)化（保障界面結(jié)合）

1. 嚴(yán)格控制溫度

• 瀝青加熱：基質(zhì)瀝青 150–170℃，改性瀝青 170–190℃，***流動性與浸潤性。

• 集料加熱：170–190℃，烘干并預(yù)熱，避免瀝青遇冷快速凝固。

2. 優(yōu)化拌合流程

• 先干拌集料 + 消石灰 / 水泥 30s，再噴瀝青濕拌 45–60s，確保均勻裹覆。

• 抗剝落劑可先加入瀝青或與集料預(yù)拌。

3. 控制混合料指標(biāo)

• 空隙率 3%–5%（密級配），減少水侵入；透水路面可適當(dāng)放寬但需高粘瀝青。

• 確保瀝青膜均勻、無花白料、無離析。

五、環(huán)境與長期防護(hù)

• 避免雨天 / 高濕施工，防止水進(jìn)入界面導(dǎo)致剝落。

• 路面成型后及時做封層 / 微表處，隔絕水與紫外線，延緩老化。

不知道

不清楚

不知道

• 處理接觸面：清除石頭表面灰塵、油污、松散雜質(zhì)，***干燥潔凈；必要時對石頭表面進(jìn)行打磨、刻槽，增加接觸面積。

• 選用適配粘結(jié)材料：采用與瀝青、石頭材質(zhì)匹配的專用粘結(jié)劑，提升界面結(jié)合力。

• 控制施工條件：***瀝青施工溫度符合規(guī)范，避免低溫或潮濕環(huán)境施工，確保粘結(jié)過程穩(wěn)定。

• 優(yōu)化瀝青性能：適當(dāng)改善瀝青的粘度、軟化點等指標(biāo)，增強(qiáng)其浸潤性和附著力。

不清楚

大多數(shù)

不清楚

不知道

• 對石料進(jìn)行表面預(yù)處理：清洗干燥、使用抗剝落劑或偶聯(lián)劑（如硅烷類）處理，提升界面親和力。

• 優(yōu)化瀝青性能：選用高粘度改性瀝青，或添加橡膠、樹脂等改性劑，增強(qiáng)瀝青對石料的浸潤與包裹能力。

• 控制施工工藝：***拌和溫度與時間，確保瀝青充分裹覆石料；壓實階段提高壓實度，減少界面空隙。

• 選用堿性石料（如石灰?guī)r），避免酸性石料（如花崗巖）與瀝青的界面弱結(jié)合問題。

換個膠水試一下

• 選用潔凈、干燥、無粉塵泥土的石料，表面粗糙更利于咬合。

• 石料適當(dāng)加熱，避免低溫冷料降低瀝青流動性。

• 控制瀝青溫度在合適范圍， 黏度適中、浸潤性好。

• 添加抗剝落劑、瀝青改性劑（如 SBS、橡膠粉）提升黏附力。

• 采用堿性石料（石灰?guī)r），比酸性石料（花崗巖）粘接更強(qiáng)。

• 施工時充分拌和、壓實，減少空隙，提高界面結(jié)合。

• 選堿性石料：優(yōu)先用石灰?guī)r等堿性石材，與瀝青酸性組分反應(yīng)，黏附性更強(qiáng)。

• 表面預(yù)處理：清除石料粉塵、泥土與水分；用消石灰（1%~2%）、水泥或硅烷偶聯(lián)劑改性表面。

• 摻抗剝落劑：瀝青中加 0.3%~0.6% 胺類 / 非胺類抗剝落劑，強(qiáng)化界面結(jié)合。

• 用改性瀝青：SBS 等高黏瀝青提升內(nèi)聚力與浸潤性。

• 嚴(yán)控施工：保 證瀝青溫度、石料干燥、瀝青膜厚度、充分拌和、壓實到位。

不了解

不知道呢。

提高瀝青與石頭（集料）的粘結(jié)強(qiáng)度，是保障瀝青路面耐久性和抗水損害能力的關(guān)鍵。根據(jù)當(dāng)前公開資料，可從材料、工藝和設(shè)計等多個維度采取綜合措施：

?一、材料改性方法?

• ?使用消石灰或生石灰?：
  消石灰比表面積大（≥7000 cm2/g），能改善集料表面粗糙度，增強(qiáng)瀝青與集料間的分子吸附力；同時可中和集料表面負(fù)電荷，降低表面能，提升水穩(wěn)定性?1。但需注意均勻裹覆，避免結(jié)團(tuán)。

• ?添加抗剝落劑?：
  尤其適用于酸性石料（如花崗巖、砂巖）。陽離子型抗剝落劑能有效提高瀝青與帶負(fù)電荷集料的粘附性。推薦類型包括卡洛胺、PA-1型等，需通過試驗確定***摻量?。

• ?采用改性瀝青或乳化瀝青?：
  SBS改性瀝青、高粘度乳化瀝青等具有更強(qiáng)的粘結(jié)性和彈性，能***提升與集料的界面結(jié)合力?。

• ?摻加礦粉或水泥?：
  礦粉（粒徑<0.075 mm）形成瀝青薄膜，增加粘結(jié)面積；水泥可替代部分礦粉，既提高水穩(wěn)定性，又增強(qiáng)高溫抗變形能力?。

?二、優(yōu)化集料特性?

• ?選擇堿性石料?：如石灰?guī)r，其表面活性基團(tuán)易與瀝青中的酸性組分發(fā)生化學(xué)反應(yīng)，粘附性優(yōu)于酸性石料（如花崗巖）?。

• ?控制集料表面狀態(tài)?：優(yōu)先選用表面粗糙、多棱角的碎石，以增加機(jī)械嵌鎖作用；避免使用表面光滑的天然砂?。

?三、施工工藝改進(jìn)?

• ?確保充分裹覆?：在拌合過程中，***集料在裹覆石灰粉或抗剝落劑后再與瀝青混合，尤其在間歇式拌合機(jī)中更易實現(xiàn)?。

• ?控制拌合與壓實溫度?：適宜溫度保障瀝青流動性，實現(xiàn)均勻裹覆；充分壓實減少空隙，增強(qiáng)界面接觸?。

• ?使用粘層技術(shù)?：在層間或舊路面加鋪時，噴灑改性乳化瀝青（用量0.3–0.6 kg/m2），形成***粘結(jié)層?。

?四、結(jié)構(gòu)與設(shè)計優(yōu)化?

• ?優(yōu)化級配設(shè)計?：采用多碎石瀝青混凝土（SAC）等結(jié)構(gòu)，形成粗集料骨架，提升嵌擠力與抗滑性?。

• ?健全排水系統(tǒng)?：減少水分侵入，防止瀝青從集料表面剝離?。

不知道哦

不清楚

不清楚的呢

這個不清楚的呢

不清楚

按施工端最有效、成本******，適合路面、護(hù)坡、瀝青混凝土、防水工程等場景

提高瀝青與石頭（集料）的粘接強(qiáng)度，是保障瀝青路面耐久性和抗水損害能力的關(guān)鍵。根據(jù)當(dāng)前公開資料，可從?材料選擇、化學(xué)改性、施工工藝及結(jié)構(gòu)設(shè)計?等多方面綜合施策。

?一、材料與化學(xué)改性措施?

?使用消石灰或生石灰粉?

消石灰比表面積大（≥7000 cm2/g），能***增加瀝青與集料間的分子作用力和機(jī)械嵌鎖?

1

。

消石灰還能中和集料表面負(fù)電荷，降低表面能，減少水分子吸附，提升水穩(wěn)定性?

1

。

?注意?：需確保石灰均勻裹覆集料，否則易結(jié)團(tuán)，影響效果?

1

。

?摻加抗剝落劑（抗剝離劑）?

適用于酸性石料（如花崗巖、砂巖），因其表面缺乏堿性活性中心，天然粘附性差?

3

5

。

常用類型包括?環(huán)烷酸類高分子有機(jī)酸?及其鈣、鎂、鉛、錳等金屬皂，或?胺類、氨基類陽離子表面活性劑??

1

12

。

推薦用于青海地區(qū)酸性石料的抗剝落劑有?卡洛胺、PA-1型?，合理摻量可***提升水穩(wěn)定性?

3

。

?用水泥替代部分礦粉?

水泥不僅提供堿性環(huán)境，還能與瀝青中的酸性組分反應(yīng)，生成鈣鹽類表面活性物質(zhì)，增強(qiáng)粘附?

1

3

。

同時可提高混合料的高溫穩(wěn)定性和抗水損害能力?

3

。

?采用改性瀝青或高粘度瀝青?

改性瀝青（如SBS改性）具有更強(qiáng)的粘彈性和內(nèi)聚力，能提升與集料的結(jié)合強(qiáng)度?

6

11

。

高粘度瀝青在高溫下仍能保持良好裹覆性，減少老化剝落?

11

。

?二、集料與級配優(yōu)化?

?選擇堿性集料（如石灰?guī)r）?

堿性集料表面含CaO、MgO等活性成分，易與瀝青中的酸性組分發(fā)生化學(xué)反應(yīng)，生成穩(wěn)定化合物，粘附性***優(yōu)于酸性集料（如花崗巖）?

5

11

。

?控制集料表面特性?

優(yōu)先選用?表面粗糙、多棱角、潔凈干燥?的集料，以增大接觸面積和機(jī)械嵌鎖作用?

5

11

。

避免使用含泥量高或含水率超標(biāo)的集料，水分會破壞瀝青-集料界面?

2

不知道

不知道

清洗石頭表面，并用1%濃度的硅烷偶聯(lián)劑KH550處理

• 對石料進(jìn)行表面處理：清洗干燥去除粉塵、水分，可使用抗剝落劑或偶聯(lián)劑（如硅烷類）改善界面親和性。

• 優(yōu)化瀝青性能：選用高粘度瀝青，或添加改性劑（如 SBS、橡膠粉）提升瀝青內(nèi)聚力與界面附著力。

• 控制級配與施工：合理設(shè)計集料級配，***高溫拌合、充分壓實，減少空隙率，增強(qiáng)機(jī)械嵌鎖與粘接。

不清楚

提高瀝青和石頭的粘接強(qiáng)度有多種方法，主要包括選擇合適的材料、使用抗剝離劑、優(yōu)化施工方法等。
